高層管道井方案
- 2021-02-19 18:02:46
- admin 原創
1.1、按照2009年住建部行業標準的要求，新建的高層住宅必須具有安裝供水供暖設備的專用管道井。專用管道井應便于遠傳水表的安裝和抄表總線的布線，便于遠傳水表和和抄表總線的管理和維護。對遠傳水表系統安裝、管理、維護而言，專用管道井是適宜的工作環境,但缺點是鋼筋混泥土的墻壁結構阻礙超高頻無線電波的傳遞。

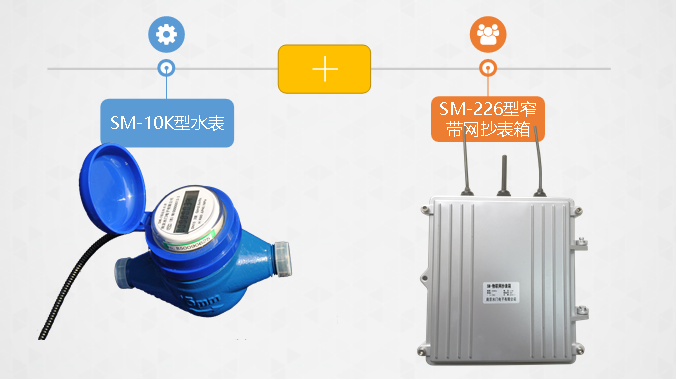

圖1
1.2、如圖1所示，SM-226型NB-IoT窄帶網無線抄表箱的天線與箱體是同軸電纜線聯接。SM-226型抄表箱安裝在管道井內，管道井內的SM-226型抄表箱的485總線接口通過有線方式，與(最多)128臺SM-10K型遠傳水表連接。
1.3、在管道井的墻壁上安裝1根16毫米的PVC護線管穿越管道井的整個樓層，通過PVC護線管上的分線盒與每一戶的水表連接。485總線有線電纜只有一根筷子粗細，施工者可以輕松穿入PVC護線管和分線盒，將系統的所有設備連接起來。485總線有線電纜就能可靠地防止鼠患侵害。從而保證了整個遠程抄表系統，長期穩定可靠地運行。
1.4、如果管道井門是木制的，或者井內信號強度好，SM-226型NB-IoT窄帶網無線抄表箱的天線就布置于管道井內；
如果管道井門是金屬制造的，或者管道井內信號較弱，就在管道井門框的上角鉆孔，將SM-226型NB-IoT窄帶網無線抄表箱的天線掛在樓梯過道信號好的位置，以保證SM-226型NB-IoT窄帶網無線抄表箱與本區的移動基站進行無線數據通訊。
